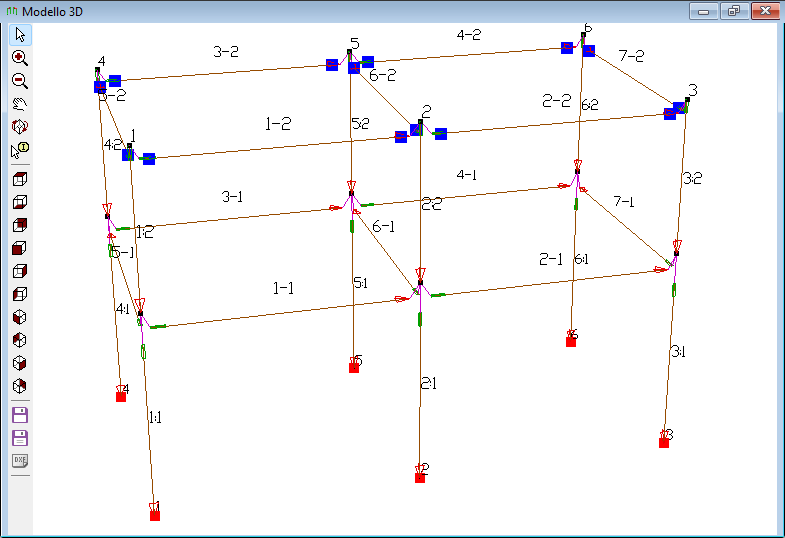

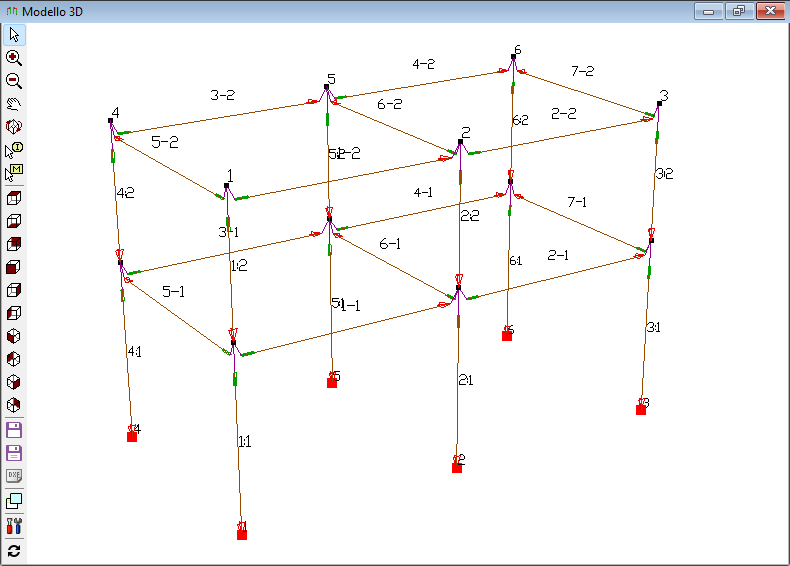

Visualizza la struttura in 3D. Ogni trave o pilastro è rappresentato con un segmento. I tratti infinitamente rigidi utilizzati per modellare il nodo sono rappresentati con segmenti di colore magenta.


Per cambiare vista utilizzare la barra degli strumenti:   e il mouse.

Uso del mouse:

•Premere il tasto sinistro e muovere il mouse con il tasto premuto per trascinare la struttura.

•Premere il tasto destro e muovere il mouse con il tasto premuto per ruotare la struttura.

•Ruotare la rotella per avvicinare o allontanare la struttura.

Uso della barra degli strumenti:

• per indicare in punto a cui avvicinarsi o allontanarsi con la rotellina del mouse, o l'elemento su cui fare doppio click

• per avvicinarsi: cliccare sul punto da avvicinare.

•per allontanarsi: cliccare sul punto da allontanare.

• per trascinare: cliccare e muovere il mouse con il tasto premuto per trascinare la struttura.

• per ruotare: cliccare e muovere il mouse con il tasto premuto per ruotare la struttura.

• Selezionando questo strumento e cliccando su un oggetto, vengono visualizzate le informazioni corrispondenti.

• Selezionando questo strumento e cliccando su un oggetto,  si apre la maschera di modifica dell'elemento corrispondente.

•per impostare una vista predefinita.

• salva l'immagine del solo disegno 3D utilizzando il formato png.

• salva l'immagine 3D, completa di riquadro, utilizzando il formato png.

• esporta l'immagine nel formato dxf.

• sposta il 3D dall'interno dell'area di lavoro di Jasp in una nuova finestra all'esterno dell'area di lavoro.

• sposta il 3D all'esterno dell'area di lavoro di Jasp all'interno.

• imposta l'operazione che si attiva con il doppio click.

• ricrea il 3D


Nel modello sono mostrati con dei quadrati  sia i vincoli esterni che i vincoli interni. Il colore con cui è rappresentato il vincolo è quello indicato nel menù Archivio/Vincoli. È possibile , mediante il doppio click sui vincoli, oppure con il comando  , conoscere tutte le caratteristiche del vincolo individuato.
