Permette la scelta di un piano verticale, che sarà temporaneamente memorizzato dal programma e sui cui con i comandi successivi possono essere inseriti gli elementi. Tutti gli elementi inseriti o modificati in un PV possono essere modificati e inseriti anche nell'input tradizionale per piani orizzontali e viceversa.

Il piano verticale è specificato attraverso la scelta del filo iniziale e del filo finale del telaio. Una volta scelti i due fili non è possibile operare sull'intero piano verticale individuato, ma solo sulla porzione compresa tra i due fili scelti. Il piano verticale si sposta con i fili su cui è agganciato.La maschera di scelta e di conferma del piano verticale è avviata ogni volta che si avvia un comando di input per PV.

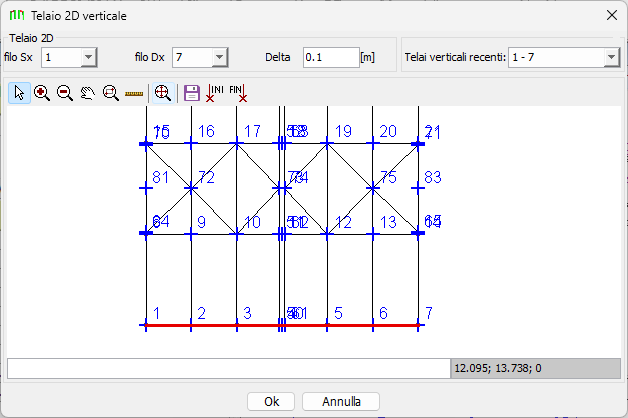

All'avvio del comando compare la schermata di scelta del telaio verticale.



Per scegliere il telaio bisogna definire:

•Filo Sx: il filo iniziale (sinistro) del telaio

•Filo Dx: il filo finale (destro) del telaio

•Delta. Un filo è considerato appartenente al telaio se dista meno di delta dal segmento che unisce il filo iniziale del filo finale.

•Telai verticali recenti. Permette si selezionare velocemente uno degli ultimi 10 telai verticali di lavoro.
