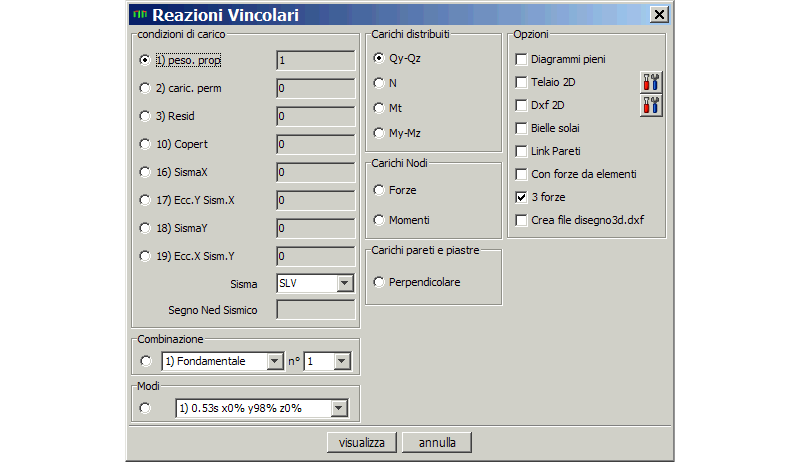

Visualizza le reazioni vincolari in 3D e le reazioni del terreno sugli elementi di Winkler. All'avvio del comando viene visualizzata la seguente maschera di scelta:

Con questa maschera è possibile scegliere:

Il diagramma da visualizzare:

oQy/Qz: Le reazioni trasversali del terreno sulle travi di Winkler, nel sistema di riferimento locale delle aste.

oN: Le reazioni longitudinali del terreno sulle travi di Winkler, nel sistema di riferimento locale delle aste.

oMt: Le reazioni momento torcente del terreno sulle travi di Winkler, nel sistema di riferimento locale delle aste.

oMy-Mz: Le reazioni momento distribuito del terreno sulle travi di Winkler. Sempre nullo.

oForze: Reazioni vincolari forze concentrate nodali, nel sistema di riferimento globale.

oMomenti: Reazioni vincolari momenti concentrati nodali, nel sistema di riferimento globale.

oCarichi pareti e piastre / perpendicolare: Reazioni vincolari shell di Winkler perpendicolari all'elemento.

La combinazione o l'azione di carico da visualizzare.
