Materiali
Il menù Sezioni Geometriche contiene i seguenti comandi:
|
|
Definisce l'archivio del materiale calcestruzzo. Per ogni materiale cemento dovranno essere specificati i seguenti parametri:
•Descrizione: Descrizione mnemonica del materiale.
•fck: Resistenza caratteristica cilindrica del calcestruzzo.
•Rck: Resistenza caratteristica cubica del calcestruzzo. Valore di sola lettura, viene calcolato automaticamente secondo la tabella 4.1.I delle NTC18.
•FC: Fattore di confidenza del materiale esistente, come da Tabella C8.5.IV CNTC18. Se il campo non è vuoto il materiale si considera esistente. Per specificare il fattore di confidenza prima bisogna cliccare sul pulsante con il lucchetto
. Nota Bene: se dei due materiali che compongono il calcestruzzo armato uno è settato come esistente e l'altro no il programma considera il c.a. come esistente e, per le verifiche, considera il fattore di confidenza dell'altro pari a 1.
•fcm: Resistenza cilindrica media del calcestruzzo. Per il materiale nuovo è calcolata automaticamente con la formula [11.2.2] NTC18 fcm=fck+8. Per il materiale esistente va specificato. Il materiale si considera esistente se è stato specificato il parametro FC.
•γc: Coefficiente parziale di sicurezza del calcestruzzo. Formula [4.1.6] NTC18.
•αcc: Coefficiente riduttivo per le resistenze di lunga durata del calcestruzzo. Formula [4.1.3] NTC18.
•εcu: Deformazione ultima di progetto del modello σ-ε calcestruzzo. Fig 4.1.1 NTC18.
•Rig. Tors: Percentuale di rigidezza torsionale.
•Prezzo: Prezzo.
•Colore: Con questo campo è possibile sceglie il colore del materiale per la visualizzazione del 3D. Per specificare un colore prima bisogna cliccare sul pulsante con il lucchetto e successivamente cliccare sulla cella del colore
oppure sulla scritta Colore. L'immagine
indica che il colore non è stato scelto dall'utente pertanto Jasp utilizza il colore di default per quel materiale o per il tipo di elemento da visualizzare.
Archivio del materiale legno. Jasp oltre che ad eseguire la verifica degli elementi in legno, produce file di output ".csv" specifici per il software Kiplegno sviluppato da Kipendoff engineering che effettua la verifica delle unioni in legno. Per ogni materiale legno dovranno essere specificati i parametri indicati di seguito (vedere, se non specificato diversamente il §11.7.1.1 NTC18). Con il pulsante
è possibile caricare i materiali elencati nelle tabelle del §17.1 del DT206R1 del CNR.
•Codice: Codice del legno definito dalle tabelle del §17.1 delDT206
•Descrizione Legno: Descrizione mnemonica del materiale.
•Categoria Legno: La categoria del materiale legno è un parametro interno definito da Jasp e ricavato dalle tabelle 4.4.III, 4.4IV e 4.4.V, dei §4.4.6 e §4.4.7 delle NTC18.
•Pianta: Tipo di pianta: Conifera, Latifoglia o Mista.
•E0m: Modulo elastico parallelo medio.
•E0k: Modulo elastico parallelo caratteristico
•Gm: Modulo elastico tangenziale medio.
•ρk: Massa volumica caratteristica
•ρm: Massa volumica media
•fmk: Resistenza caratteristica a flessione.
•ft0k: Resistenza caratteristica a trazione parallela.
•ft90k: Resistenza caratteristica a trazione perpendicolare.
•fc0k: Resistenza caratteristica a compressione parallela.
•fc90k: Resistenza caratteristica a compressione perpendicolare.
•fvk: Resistenza caratteristica a taglio.
•frk: Resistenza caratteristica a taglio per rotolamento delle fibre (rolling shear) §4.4.8.1.9 NTC18.
•FC: Fattore di confidenza del materiale esistente, come da Tabella C8.5.IV CNTC18. Se il campo non è vuoto il materiale si considera esistente.
•Prezzo: Prezzo.
•Colore: Colore del materiale per la visualizzazione del 3D.
Definisce l'archivio degli acciai. Per ogni materiale acciaio devono essere specificati i parametri di seguito indicati. Con il pulsante
è possibile caricare i materiali elencati nelle tabelle del §4.2.11 NTC18.
•Descrizione: Descrizione mnemonica del materiale.
•fyk ≤ 40mm: Tensione caratteristica di snervamento dell'acciaio con spessore ≤ 40 mm.
•FC: Fattore di confidenza del materiale esistente, come da Tabella C8.5.IV CNTC18. Se il campo non è vuoto il materiale si considera esistente.
•fym: Tensione media di snervamento dell'acciaio.
•ftk ≤ 40mm: Tensione caratteristica di rottura dell'acciaio con spessore ≤ 40 mm..
•fyk > 40mm: Tensione caratteristica di snervamento dell'acciaio con spessore >40 mm.
•ftk > 40mm: Tensione caratteristica di rottura dell'acciaio con spessore >40 mm.
•γs: Coefficiente parziale di sicurezza dell'acciaio.
•A: Deformazione ultima acciaio.
•γM0: Coefficiente di sicurezza per la resistenza delle membrature delle Sezioni di Classe 1-2-3-4. Tab 4.2.VII NTC18.
•γM1: Coefficiente di sicurezza per la resistenza delle membrature all'instabilità. Tab 4.2.VII NTC18.
•γM2: Coefficienti di sicurezza per la resistenza delle membrature, nei riguardi della frattura, delle sezioni tese (indebolite dai fori). Tab 4.2.VII NTC18.
•E: Modulo elasticità acciaio.
•Laminazione: tipo di laminazione: a Caldo o a Freddo
•Prezzo: Prezzo.
•Colore: Colore del materiale per la visualizzazione del 3D.
Definisce l'archivio delle muratura nuova. Per ogni muratura nuova devono essere specificati i parametri di seguito indicati.
•Descrizione: Descrizione mnemonica del materiale.
•Tipo Materiale
oLaterizio.
oArtificiale: artificiale diverso da laterizio.
oNaturale.
•Malta: Classe Malta: Resistenza a compressione della malta.
•fbk: Resistenza a compressione dei blocchi §11.10.3.3.
•fbtk: Resistenza a compressione ortogonale dei blocchi §11.10.3.3.
•fk: Resistenza caratteristica a compressione muratura.
•fhk: Resistenza caratteristica a compressione ortogonale muratura.
•fv0k: Resistenza caratteristica a taglio della muratura.
•μL: Coefficiente d'attrito locale [C8.7.1.1.17] (Muratura Regolare).
•φ: Coefficiente d'ingranamento murario [C8.7.1.1.17] (Muratura Regolare).
•ρ: Densità, massa volumica.
•μ: Fattore d'attrito muratura.
•γm: coefficiente parziale di sicurezza sulla resistenza della muratura.
•k/m: Rapporto tra i valori caratteristici e i valori medi.
•Prezzo: Prezzo.
•Colore: Colore del materiale per la visualizzazione del 3D.
Definisce l'archivio delle muratura esistente. Per ogni muratura nuova devono essere specificati i parametri di seguito indicati.
•Descrizione: Descrizione mnemonica del materiale.
•Tipologia di muratura: Tipologia di muratura Tabella C8.5.I §8.5.3;
•fm: Resistenza media a compressione muratura
•fhm: Resistenza media a compressione ortogonale muratura
•fv0k: Resistenza media a taglio della muratura
•τ0: Resistenza media a taglio diagonale della muratura
•FC: Fattore di confidenza.
•Regolare: Specifica se la muratura è regolare
•fbm: Resistenza a compressione dei blocchi §11.10.3.3 (Muratura Regolare)
•fbtm: Resistenza a compressione ortogonale dei blocchi §11.10.3.3 (Muratura Regolare)
•μL: Coefficiente d'attrito locale [C8.7.1.1.17] (Muratura Regolare)
•φ: Coefficiente d'ingranamento murario [C8.7.1.1.17] (Muratura Regolare)
•ρ: Densità.
•μ: Fattore d'attrito muratura
•γm: coefficiente parziale di sicurezza sulla resistenza della muratura
•C.int.arm: Eventuale coefficiente di consolidamento intonaco armato Tabella C8.5.II §8.5.3

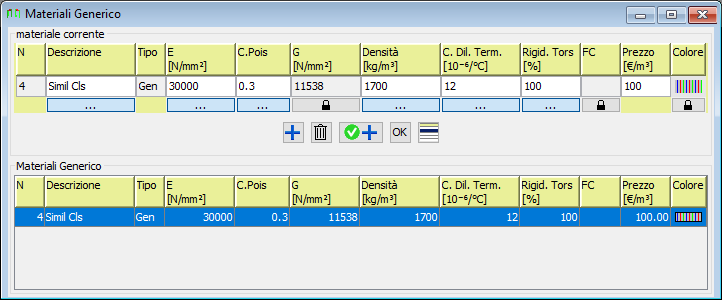

Definisce l'archivio dei materiali generici. In questa maschera è possibile creare nuovi materiali di tipo generico. Per ogni materiale generico dovranno essere specificati i seguenti parametri:
•Descrizione: Descrizione mnemonica del materiale.
•Tipo: Stringa di sola lettura che specifica il tipo di materiale. Cls = calcestruzzo; Fe = acciaio; Lgn = Legno; Mur = Muratura; gen = generico.
•E: Coefficiente di elasticità longitudinale del materiale.
•G: Coefficiente di elasticità trasversale del materiale..
•C.Poisson: Coefficiente di Poisson del materiale.
•Densità: Densità del materiale.
•C. Dil. Term.: Coefficiente di dilatazione termico
•Rig. Tors: Percentuale di rigidezza torsionale.
•FC: Fattore di confidenza del materiale esistente, come da Tabella C8.5.IV CNTC18. Se il campo non è vuoto il materiale si considera esistente.
•Esis : Materiale Esistente. Campo di sola lettura. Se FC è specificato il materiale è esistente.
•Prezzo: Prezzo.
•Colore: Colore del materiale per la visualizzazione del 3D.

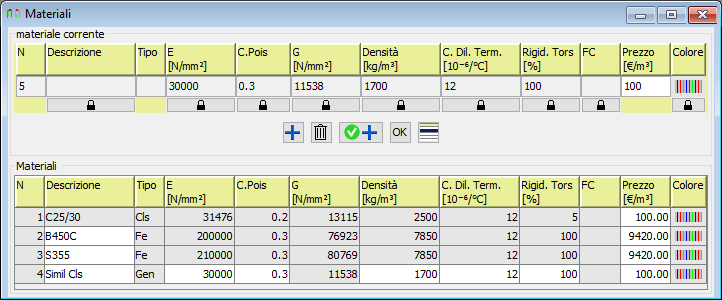

Contiene al suo interno tutti i materiali. In questa maschera è possibile modificare alcune caratteristiche dei materiali già definiti, sia creare nuovi materiali di tipo generico. La maschera è identica a quella dei materiali generici.
Per modificare i parametri dei materiali già definiti come calcestruzzo, acciaio, legno, bisogna cliccare sul pulsante con il lucchetto. Le modifiche apportate hanno effetto unicamente sul modello matriciale degli elementi e quindi sul calcolo delle sollecitazioni, non sui parametri utilizzati per le verifiche.
